基于 Elasticsearch 与 Kibana 搭建流量可视化平台

前言

前期工作：基于 Bind9 搭建内网 DNS 服务器，使得在 /etc/resolv.conf 中配置了该服务器 IP 的节点或终端的 DNS 流量都会流经该服务器，为集群 DNS 流量采集提供了先决基础。同时，初步使用日志记录 DNS 查询请求（配置在 /etc/named.conf 中），后续可采用 Packetbeat/TShark 等工具主动捕获。DNS 查询日志内容格式如下：

1
2

30-Nov-2021 08:57:25.192 client @0x7f74f800b650 192.168.101.145#61323 (apisix.apache.org): query: apisix.apache.org IN A + (168.168.168.47)
30-Nov-2021 08:57:25.192 client @0x7f7514148d20 192.168.101.145#61325 (github.com): query: github.com IN A + (168.168.168.47)

为了推进后续的 DNS 流量分类研究工作，本文介绍了如何基于现有的 DNS 流量日志，使用 Elasticsearch 和 Kibana 搭建流量监测可视化平台。本文包含以下内容：

使用 Filebeat 将流量日志实时同步到 Elasticsearch；
使用 Grok 正则过滤器对采集到的日志消息二次处理；
使用网络数据包分析工具 Packetbeat。

将日志文件转储到 Elasticsearch，一是作为历史归档考量，Bind9 日志存在存储时限，如果文件大小达到设置的上限，旧的日志文件会被循环覆盖。二是 JSON 格式易于拓展，支持嵌套和数组，且易于特征提取阶段 Python 进行处理。三是可视化支持好，在 Elasticsearch 数据集上，使用 Kibana 可以快速建立指标分析、图表分析以及时间序列分析等可视化。下图是基于 DNS 查询日志配置的 Kibana Dashboard 可视化界面。

实验环境

操作系统 CentOS 7.9；
Docker，版本 19.03.13；
Elastic Stack 工具集，版本 7.15.2。包括 Elasticsearch、Kibana、Filebeat 和 Packetbeat。

部署 Elasticsearch + Kibana

使用 Docker 快速部署 Elasticsearch 与 Kibana 环境。首先，拉取 Docker 镜像：

1 2	$ docker pull docker.elastic.co/elasticsearch/elasticsearch:7.15.2 $ docker pull docker.elastic.co/kibana/kibana:7.15.2

需先以单点模式运行 Elasticsearch 容器，然后再启动 Kibana 容器。

1
2

$ docker run --name es01-test --net elastic -p 9200:9200 -p 9300:9300 -e "discovery.type=single-node" docker.elastic.co/elasticsearch/elasticsearch:7.15.2
$ docker run -d --name kib01-test --net elastic -p 5601:5601 -e "ELASTICSEARCH_HOSTS=http://es01-test:9200" docker.elastic.co/kibana/kibana:7.15.2

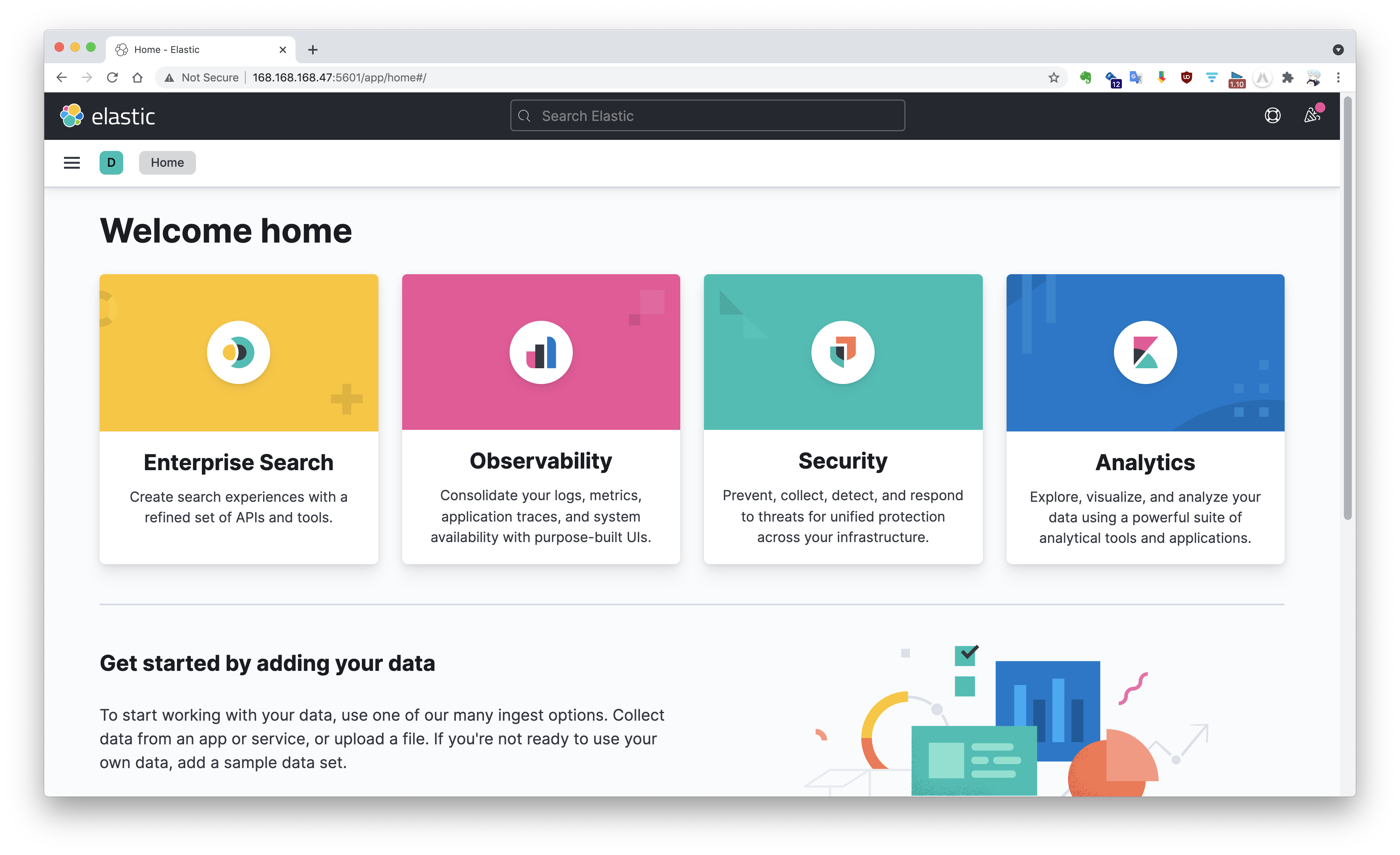

成功启动容器后，可在 5601 端口访问 Kibana 首页。

使用 Filebeat 监听日志文件变更

Filebeat 是 Elastic/Beats 数据采集器工具集中的一员，负责日志采集，相比于运行在 JVM 上的 Logstash，它更加轻量级。Filebeat 能够实时捕获文件的新增内容（类似 tail -f 命令），按行将新增内容转发到 Elasticsearch 或 Logstash 中存储，并记录文件当前偏移量，以便中断后下次启动从中断点继续开始。

下载、解压 Filebeat 安装包并重命名。

1
2
3

$ wget https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-7.15.2-linux-x86_64.tar.gz
$ tar -xzvf filebeat-7.15.2-linux-x86_64.tar.gz
$ mv filebeat-7.15.2-linux-x86_64 filebeat

Filebeat 安装目录中，包含启动脚本以及默认配置文件 filebeat.yml。

1
2
3

$ cd filebeat
$ ./filebeat version
filebeat version 7.15.2 (amd64), libbeat 7.15.2 [fd322dad6ceafec40c84df4d2a0694ea357d16cc built 2021-11-04 14:22:49 +0000 UTC]

按照 filebeat.yml 文件格式，编写自定义配置文件 named.yml。在配置文件中，设置日志输入源为 Bind9 生成的 query.log；去除了 Filebeat 生成的冗余字段（可选）；设置了写入的 Elasticsearch 的 URL 以及索引分片数。

filebeat.inputs:
- type: log
  enabled: true
  paths:
    - /var/log/named/query.log

processors:
  - drop_fields:
      fields: ["host","agent","ecs","input"]
      ignore_missing: false

setup.template.settings:
  index.number_of_shards: 3

output.elasticsearch:
  hosts: ["http://localhost:9200"]

默认情况下，Filebeat 写入 Elasticsearch 的索引名形如 filebeat-%{[beat.version]}-%{+yyyy.MM.dd}。此项配置在 output.elasticsearch.index 中，Filebeat 会自动创建索引别名，如 filebeat-7.15.2。

运行 Filebeat，参数 -c 指定配置文件 named.yml，-e 将错误日志输出到控制台。

1	$ ./filebeat -e -c named.yml

注：使用 nohup 和 & 命令可以后台运行，并且输入 exit 退出命令行终端后依然不会停止（直接关闭命令行终端会停止）。

从 Filebeat 发往 Elasticsearch 的日志消息，包装在 message 字段中，除此之外，还有一些 Filebeat 生成的记录字段。一条日志信息转化后的格式如下：

{
  "_index": "filebeat-7.15.2-2021.11.26-000001",
  "_type": "_doc",
  "_id": "5qjyan0BAsnp-ar_z6EP",
  "_version": 1,
  "_score": 1,
  "_source": {
    "@timestamp": "2021-11-29T09:07:16.390Z",
    "log": {
      "offset": 2892475,
      "file": {
        "path": "/var/log/named/query.log"
      }
    },
    "message": "29-Nov-2021 17:07:13.335 client @0x7fd6a0010f10 192.168.101.60#58832 (shcn2-06b.iplc188.com): query: shcn2-06b.iplc188.com IN A + (168.168.168.47)"
  },
  "fields": {
    //...
  }
}

对于原始的 message 字段，能够提供的信息有限，因此需要对消息字段加以处理。Logstash 的插件 Grok 正则过滤器提供对字符串的解析功能。如今，Elastic 提供了 Ingest Node 功能，允许在文档写入 Elasticsearch 索引之前经过预处理，并提供了对 Grok 的集成。

使用 Grok 正则处理日志消息

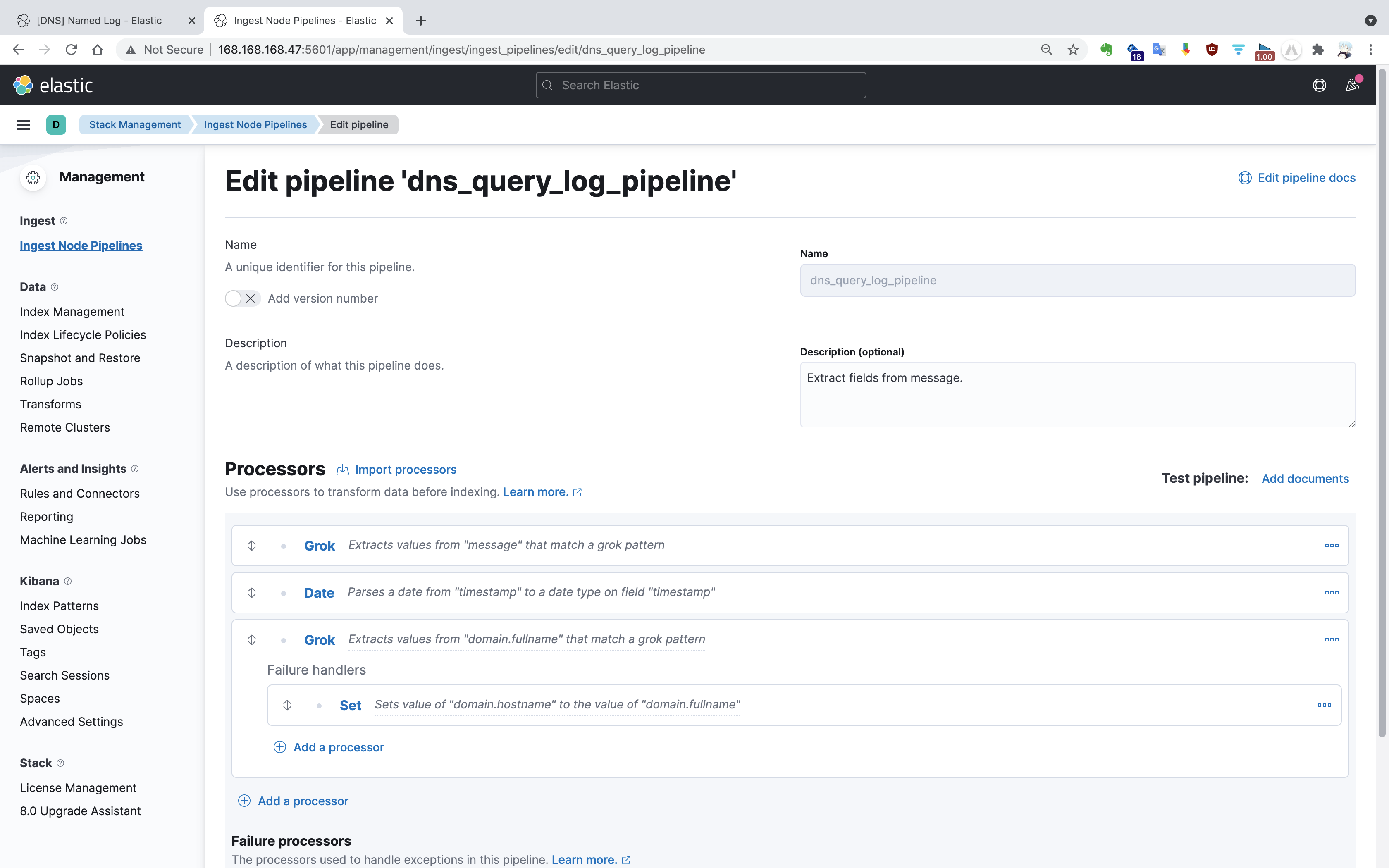

在 Kibana 的 “Stack Management | Ingest Node Pipelines” 界面，可以指定一系列的处理器（Processors）对消息进行流水线处理，包括定义异常处理分支。

对于 query.log 文件中的日志记录，由于日志格式固定，因此可以使用 Grok 对一条记录进行匹配。正则表达式格式如 %{IP:source.ip}，冒号左侧为 Grok 默认 Pattern，冒号右侧为存储的 JSON 字段名，支持嵌套结构。解析日志的 Grok 正则表达式如下：

1
2
3

23-Nov-2021 13:58:03.222 client @0x7f7034054680 168.168.168.47#56504 (baidu.com): query: baidu.com IN A + (168.168.168.47)

%{GREEDYDATA:timestamp} %{WORD} %{DATA:source.client} %{IP:source.ip}#%{NUMBER:source.port} \(%{HOSTNAME:domain.fullname}\): query: %{HOSTNAME} %{WORD:class} %{WORD:type}

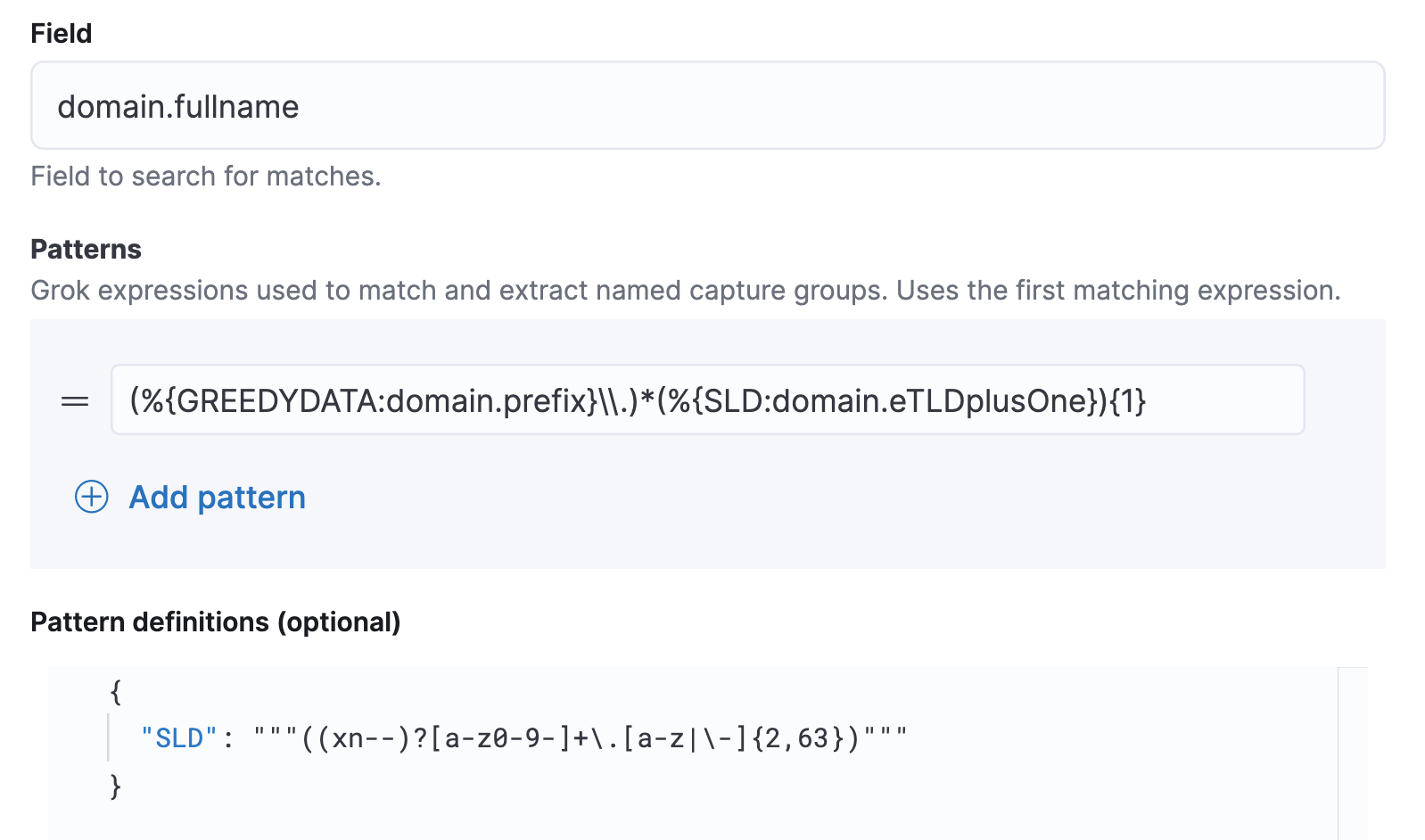

此外，还可以自定义 Grok Pattern。例如，对于域名字段来说，其“二级域名 + 顶级域名”构成的域名后缀（即用户可以在域名注册网站购买的域名）可能具有重要分析意义。为此，定义了名为 SLD 的 Grok Pattern，将其解析成 domain.eTLDplusOne 字段（有效顶级域名 + 1，名称借鉴自 Packetbeat）。

注：正则表达式中的反义字符由于要表示在 JSON 文档中，所以需要额外一个下划线，如 \\.。

可以在 “Stack Management | Ingest Node Pipelines” 界面添加测试文档测试流水线是否正常工作，这对于验证正则表达式正确性有巨大帮助。此外，还能够在 Dev Tools 的 Grok Debugger 控制台中调试正则表达式。

实际上，在 Kibana 界面添加 Pipeline 相当于在 Elasticsearch 的 /_ingest/pipeline 索引中添加了如下的一条文档：

{
  "dns_query_log_pipeline" : {
    "description" : "Extract fields from message.",
    "processors" : [
      {
        "grok" : {
          "field" : "message",
          "patterns" : [
            """%{GREEDYDATA:timestamp} %{WORD} %{DATA:source.client} %{IP:source.ip}#%{NUMBER:source.port} \(%{HOSTNAME:domain.fullname}\): query: %{HOSTNAME} %{WORD:class} %{WORD:type} """
          ]
        }
      },
      {
        "date" : {
          "field" : "timestamp",
          "formats" : [
            "dd-MMM-yyyy HH:mm:ss.SSS"
          ],
          "target_field" : "timestamp"
        }
      },
      {
        "grok" : {
          "field" : "domain.fullname",
          "patterns" : [
            """(%{GREEDYDATA:domain.prefix}\.)*(%{SLD:domain.eTLDplusOne}){1}"""
          ],
          "pattern_definitions" : {
            "SLD" : """((xn--)?[a-z0-9-]+\.[a-z|\-]{2,63})"""
          },
          "on_failure" : [
            {
              "set" : {
                "field" : "domain.hostname",
                "copy_from" : "domain.fullname"
              }
            }
          ]
        }
      }
    ]
  }
}

为了使该 Pipeline 生效，还需要在 Filebeat 的配置文件中添加此项配置，并重启 Filebeat 程序。

1
2
3

output.elasticsearch:
  hosts: ["http://localhost:9200"]
  pipeline: "dns_query_log_pipeline"

Kibana 可视化

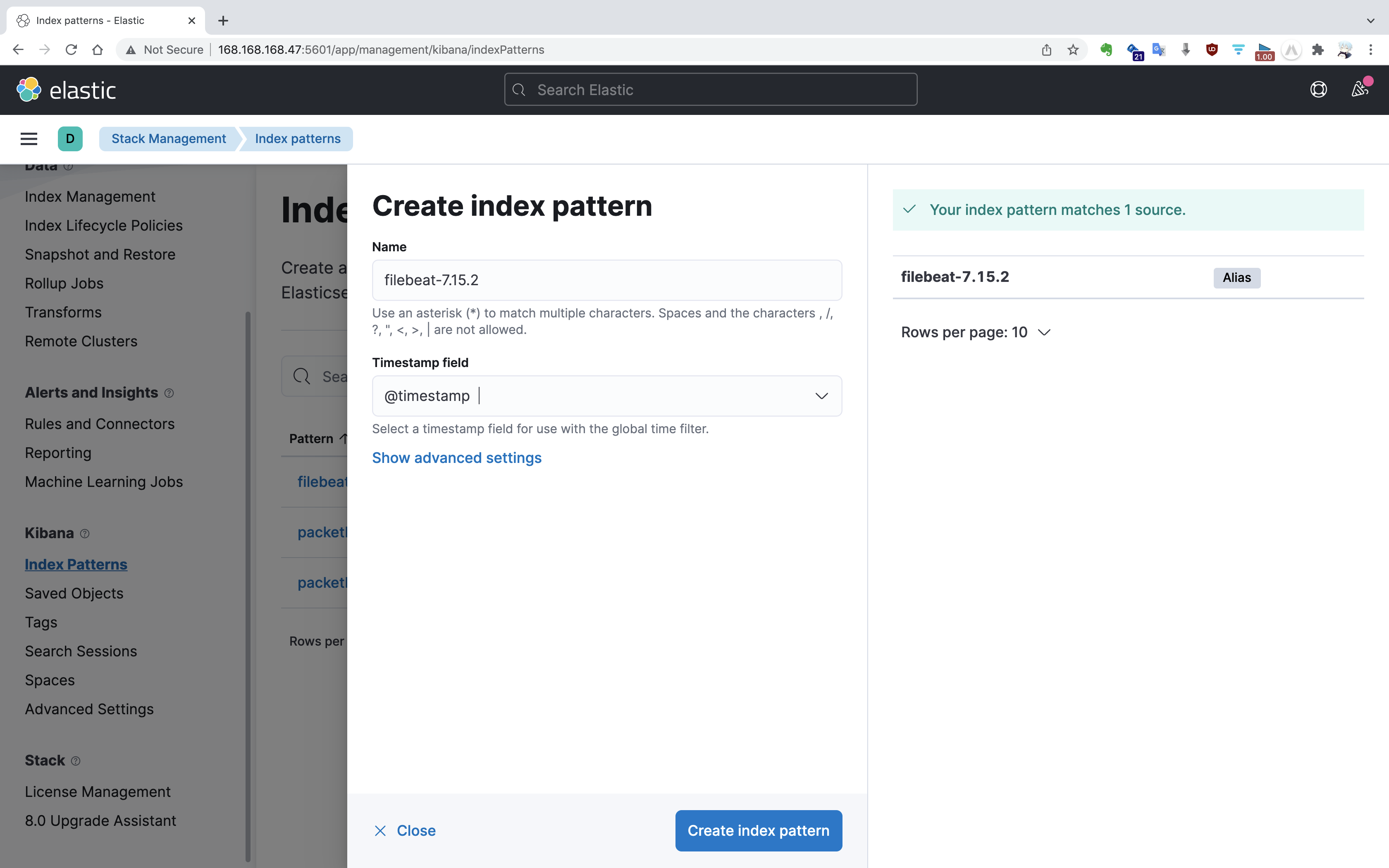

要在 Kibana 查看 Elasticsearch 中存储的数据，首先需要在 “Stack Management | Index patterns” 中配置索引模式（Index pattern）。

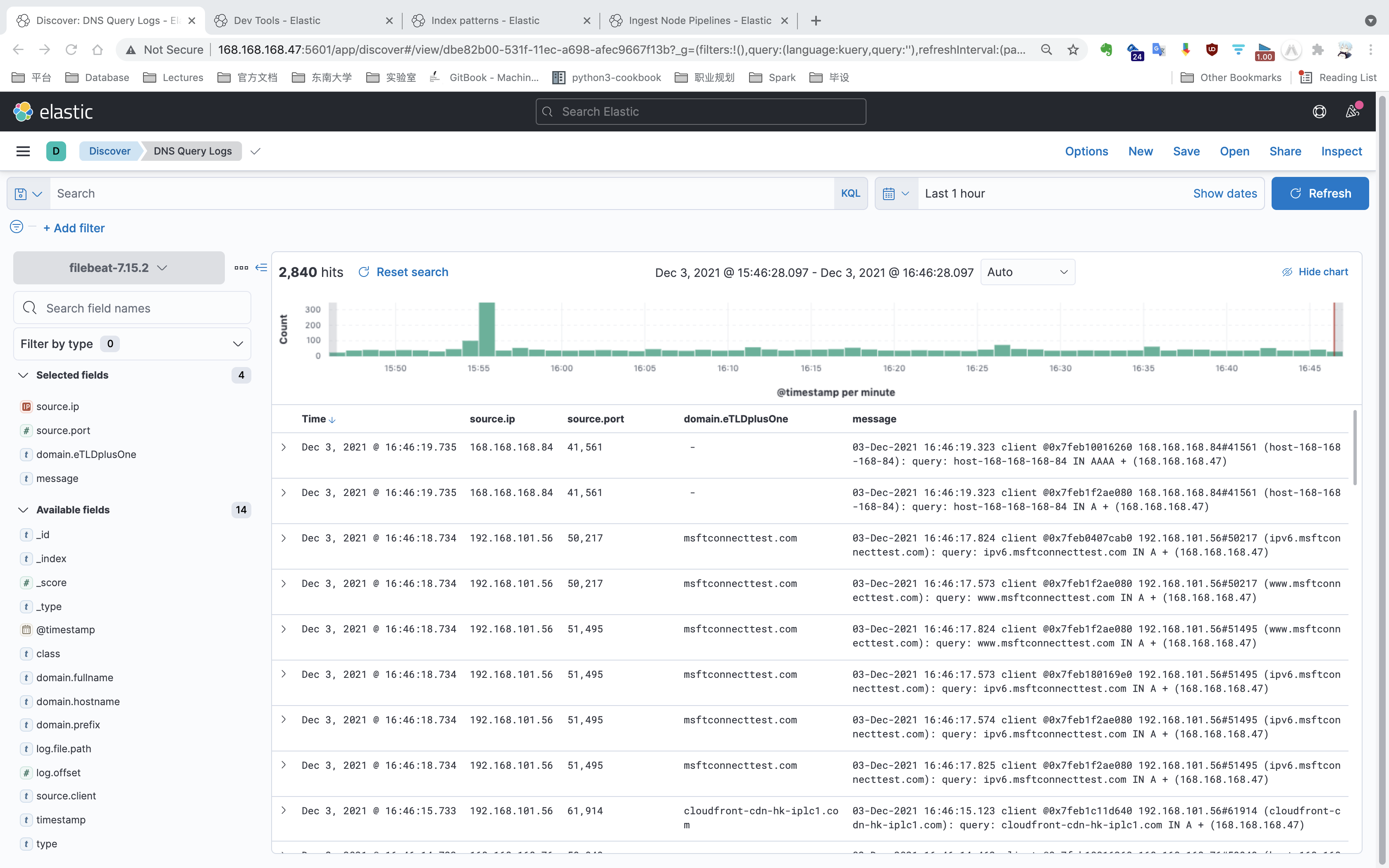

创建完成后，可以在 “Discover” 界面查看索引中存放的数据。

还可以在 “Dashboard” 界面自定义可视化看板，效果图如前言中所示。

使用 Packetbeat 监听数据包

除了使用 Filebeat + Grok 手动解析日志文件之外，Beats 工具集还提供了专用于网络数据包分析的轻量型工具 Packetbeat，它能够捕获由 ping 工具发起的 ICMP 报文（网络层），或者通过端口捕获应用层报文，如 HTTP 80 端口、MySQL 3306 端口等。捕获的报文可被解析成 JSON 格式存储到 Elasticsearch。

下载、解压 Packetbeat 安装包，并重命名。

1
2
3

$ curl -L -O https://artifacts.elastic.co/downloads/beats/packetbeat/packetbeat-7.15.2-linux-x86_64.tar.gz
$ tar xzvf packetbeat-7.15.2-linux-x86_64.tar.gz
$ mv packetbeat-7.15.2-linux-x86_64 packetbeat

Packetbeat 的配置文件模版位于 packetbeat.yml 中，我们需要自定义 DNS 配置文件 dns.yml。除了以 packetbeat. 开头的特定配置外，其他配置与 Filebeat 共用一套模版。

packetbeat.interfaces.device: eth0

packetbeat.protocols:
- type: dns
  ports: [53]

processors:
  - drop_fields:
      fields: ["host","agent","ecs"]
      ignore_missing: false

setup.template.settings:
  index.number_of_shards: 3

output.elasticsearch:
  hosts: ["http://localhost:9200"]

运行 Packetbeat，参数 -c 指定配置文件 named.yml，-e 将错误日志输出到控制台。

1	./packetbeat -e -c dns.yml

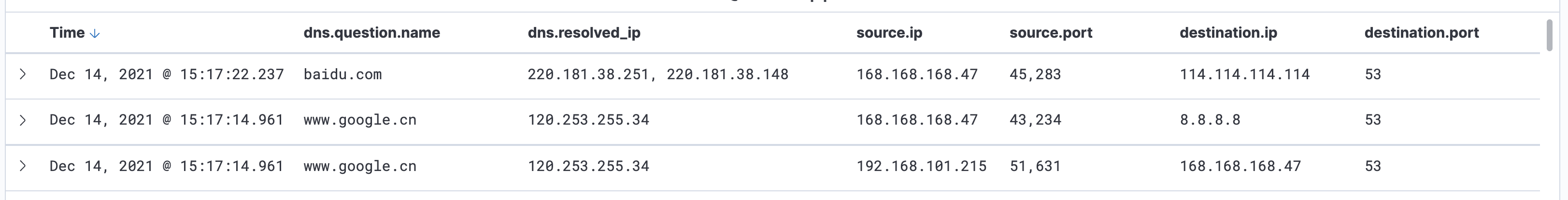

启动 Packetbeat 后，捕获的数据被发送至 Elasticsearch，在 “Stack Management | Index patterns” 中配置索引模式后，就可以访问以 packetbeat-7.15.2 别名命名的索引中的数据。

此外，Packetbeat 还提供了一些可视化的 Kibana Dashboard 模版，通过如下命令初始化：

1	./packetbeat setup --dashboards

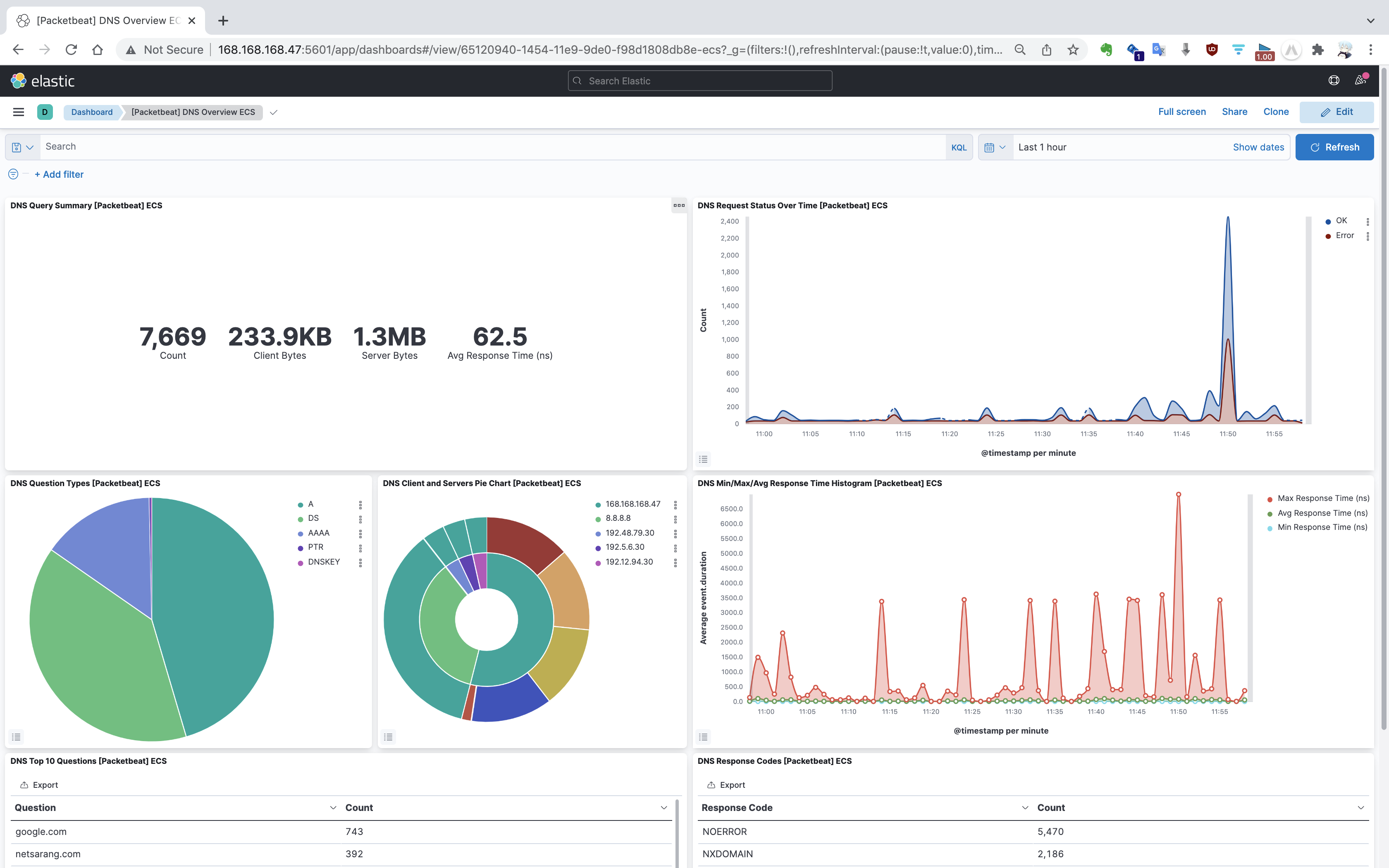

Dashboard 效果图如下。

总结

值得注意的是，Packetbeat 监听的是目的端口为 53 的数据包。不管是下面哪种 DNS 报文，Packetbeat 都能进行捕获。

内网中访问内网 DNS 服务器的其他终端，如 192.168.101.215 -> 168.168.168.47（内网 DNS 服务器）；
内网 DNS 服务器转发的 DNS 查询，如 168.168.168.47 -> 8.8.8.8（谷歌 DNS 服务器，可在 Bind9 配置文件中定义转发规则）；
甚至是手动指定 DNS 服务器的查询报文，如 dig @114.114.114.114 baidu.com。

相比之下，使用日志记录 DNS 查询请求的方式就显得十分局限了。即使内网中的用户在 /etc/resolv.conf 中配置了内网 DNS 服务器，也不能保证恶意软件乖乖的使用该 DNS 服务器。因此理论上，只有在内网所有终端上部署类似 Packetbeat 的数据包探测器（类似的还有 Wireshark 的底层库工具 tshark），才能真正全量的监听 DNS 流量。此外，Packetbeat 解析出的 JSON 结构的数据所包含的信息要远大于通过正则分析的日志信息。

因此对于端口固定的数据包探测，Packetbeat 的实用性要优于 Filebeat + Grok 的方案。但 Filebeat 适用范围更广，任何有生成日志的程序，甚至是批/流处理产生的中间数据文件，理论上都能通过 Filebeat 采集特征存入 Elasticsearch 进行后续分析。
